Предлагаю Вашему вниманию отчёт, посвящённый кораблям и катерам, пополнившим в 2014 году состав ВМФ и Береговой охраны ФСБ России, а также поставленным на экспорт. В этом году я решил изменить сложившуюся практику, и разделить боевые корабли и вспомогательные суда, которым будет посвящён отдельный отчёт.
1. 2. 3. Малые ракетные корабли «Град Свияжск», «Углич» и «Великий Устюг» пр. 21631.
Построены на ОАО «Зеленодольский завод им. А.М.Горького» (Зеленодольск, Татарстан).
МРК «Град Свияжск» (заводской № 631) — подъём флага27 июля 2014 года:

•

МРК «Углич» (заводской № 632) — подъём флага27 июля 2014 года:

•

МРК «Великий Устюг» (заводской № 633) — подъём флага19 декабря 2014 года:

•

Проектант - ОАО «Зеленодольское Проектно-Конструкторское Бюро»
Технические характеристики:
Водоизмещение: 950 т.
Главные размерения: длина — 74.1 м, ширина — 11 м, осадка — 2.6 м.
Максимальная скорость хода: 25 узлов
Дальность плавания: 1500 миль
Автономность: 10 суток
Экипаж: 36 человек
Вооружение:
одна ПУ УКСК (универсальный корабельный стрельбовый комплекс) 3С14
два АМС (автоматизированный модуль самообороны) 3М-47 «Гибка» (ЗУР «Игла-С»)
одна 100-мм артустановка А190−01 «Универсал» с СУО «Ласка»
одна 30-мм артустановка АК-630М-2 «Дуэт»
две 14.5-мм пулеметные установки МТПУ
4. Корвет «Стойкий» проекта 20380.
Построен на ОАО «Судостроительный завод «Северная верфь» (Санкт-Петербург).
Заводской № 1004
Спущен на воду 30 мая 2012 года, подъём флага — 27 июля 2014 года.

•

Проектант — ОАО «Центральное морское конструкторское бюро «Алмаз» (Санкт-Петербург)
Технические характеристики:
Водоизмещение: стандартное 1800 т, полное 2100 т.
Главные размерения: длина — 111.6 м, ширина — 13 м, осадка — 3.7 м.
Максимальная скорость хода: 27 узлов
Дальность плавания экономическим ходом: 4000 миль
Автономность: 15 суток
Экипаж: 99 человек
На корабле имеется взлётно-посадочная площадка и ангар для вертолёта.
Вооружение:
2х4 ПУ ПКРК «Уран» с СУ «Монумент-А»
3х4 ПУ ЗРК «Редут» (12 ЗУР 9М96)
одна 100-мм артустановка А190−01 «Универсал» с СУО «Пума»
две 30-мм артустановки АК-630М
две 14.5-мм пулеметные установки МТПУ
2х4 330-мм ПУ ПТЗ «Пакет-НК»
2 гранатомета ДП-64
1 вертолет Ка-27
5. 6. Дизель-электрические подводные лодки проекта 06363.
Построены на ОАО «Адмиралтейские верфи» (Санкт-Петербург).
Б-261 «Новороссийск» (заводской № 01670) - спущена 28.11.13 — подъём флага22.08.14:

•

Б-237 «Ростов-на-Дону» (заводской № 01671) — спущена 26.06.14 — подъём флага 26.12.14:

•

Проектант - ОАО «Центральное конструкторское бюро морской техники «Рубин» (Санкт-Петербург)
Технические характеристики:
Водоизмещение (надводное): 2350 тонн
Водоизмещение (подводное): 3100 тонн
Скорость (надводная): 17 узлов
Скорость (подводная): 20 узлов
Рабочая глубина погружения: 240 метров
Предельная глубина погружения: 350 метров
Вооружение: 6 533-мм ТА, боекомплект 18 ракет и торпед
Автономность плавания: 45 суток
Экипаж: 57 человек

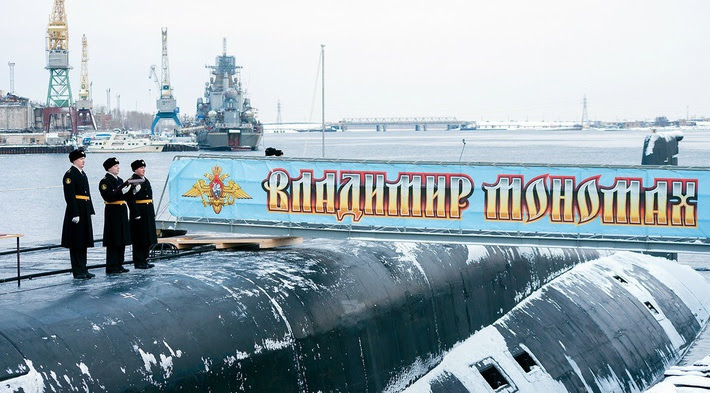

7. Ракетный подводный крейсер стратегического назначения К-551 «Владимир Мономах» проекта 955.
Построен на ОАО «Производственное объединение «Севмаш» (Северодвинск).
Заводской № 203
Спущен на воду 18 января 2013 года, подъём флага— 19 декабря 2014 года:

•

Проектант - ОАО «Центральное конструкторское бюро морской техники «Рубин» (Санкт-Петербург)
Технические характеристики:
Водоизмещение надводное: 14720 т.
Водоизмещение подводное: 24000 т.
Главные размерения: длина — 170 м, ширина — 13.5 м, осадка — 10 м.
Максимальная скорость хода (надводная): 15 узлов
Максимальная скорость хода (подводная): 29 узлов
Глубина погружения (рабочая): 380 м.
Глубина погружения (предельная): 450 м.
Дальность плавания: неограничена
Автономность: 100 суток.
Экипаж: 107 человек.
Вооружение:
16 ПУ МБР Р-30 «Булава»
4 533-мм носовых торпедных аппарата

•

8. Десантный катер Д-199 проекта 11770 «Серна».
Построен на ОАО «Судостроительный завод «Волга» (Нижний Новгород).
Заводской № 811

•

Проектант - ОАО «ЦКБ по СПК им. Р.Е. Алексеева» (Нижний Новгород)
Технические характеристики:
Водоизмещение: 99.7 т. (полное)
Главные размерения: длина — 25.6 м, ширина — 5.6 м, осадка — 1.5 м.
Максимальная скорость хода: 30 узлов
Автономность: 1 сутки
Экипаж: 5 человек
Десантовместимость: 1 танк или 2 бронемашины или 60 человек десанта
9. 10. Десантные катера «Иван Карцов» и «Денис Давыдов» проекта 21820 «Дюгонь».
Построен на ОАО «Восточная верфь» (Владивосток).
«Иван Карцов» (заводской № 4001) — спущен 30.09.13 — подписание акта31.10.14:

•

Построен на ОАО «Ярославский судостроительный завод» (Ярославль).
«Денис Давыдов» (заводской № 701) — спущен 26.07.13 — подписание акта23.11.14:

•

Проектант - ОАО «ЦКБ по СПК им. Р.Е. Алексеева» (Нижний Новгород)
Технические характеристики:
Водоизмещение: 280 т. (полное)
Главные размерения: длина — 45 м, ширина — 8.6 м, осадка — 2.2 м.
Максимальная скорость хода: 35 узлов
Экипаж: 6 человек
Десантовместимость: 3 танка или 5 бронемашин или 90 человек десанта
Вооружение: две 14.5-мм пулеметные установки МТПУ
11. 12. 13. 14. Противодиверсионные катера проекта 21980 «Грачонок».
Построены на ОАО «Зеленодольский завод им. А.М.Горького» (Зеленодольск, Татарстан).
П-355 (заводской № 986) — подписание акта22.08.14:

•

П-356 (заводской № 987) — подписание акта09.10.14:

•

Построены на ОАО «Восточная верфь» (Владивосток).
П-420 (заводской № 8003) — подписание акта24.02.14:

•

П-417 (заводской № 8004) — подписание акта25.09.14
Проектант — ОАО «КБ «Вымпел» (Нижний Новгород)
Технические характеристики:
Водоизмещение: около 140 т.
Главные размерения: длина — 30 м, ширина — 7.3 м, осадка — 1.8 м.
Максимальная скорость хода: 23 узла
Дальность плавания: 200 миль.
Автономность: 5 суток.
Экипаж: 6 человек.
Вооружение:
одна 14.5-мм пулемётная установка МТПУ
один противодиверсионный гранатомёт ДП-64
один противодиверсионный гранатомёт ДП-65
четыре ПЗРК типа «Игла»
Радиоэлектронное вооружение: НРЛС МР-231, ГАС «Кальмар», ОГАС «Анапа»
15. 16. Пограничные сторожевые корабли «Изумруд» и «Аметист» проекта 22460.
Построены на ОАО «Судостроительная фирма «Алмаз» (Санкт-Петербург).
«Изумруд» (заводской № 504) - спущен 14.08.13 — подъём флага27.06.14
«Аметист» (заводской № 505) - спущен 24.03.14 — подъём флага03.10.14

•

Проектант — ОАО «Северное проектно-конструкторское бюро» (Санкт-Петербург)
Технические характеристики:
Водоизмещение: 670 т.
Главные размерения: длина — 62.5 м, ширина — 11 м, осадка — 3.3 м.
Максимальная скорость хода: 24.8 узла
Дальность плавания: 3500 миль (8 уз)
Автономность: 30 суток
Экипаж: 20 человек
Вооружение:
одна 30-мм артустановка АК-630
два 12.7-мм пулемётов «Корд»
На корабле имеется взлётно-посадочная площадка для приёма вертолёта.
Передача боевых кораблей и катеров для ВМФ и БО ФСБ с 2009 года:
Проект 09/10/11/12/13/14
_УДК_ 0 _ 0 _ 0 _ 0 _ 0 _ 0
06363 0 _ 0 _ 0 _ 0 _ 0 _ 2 — ДЭПЛ
08850 0 _ 0 _ 0 _ 0 _ 1 _ 0 — АПЛ
09551 0 _ 0 _ 0 _ 0 _ 2 _ 1 — РПКСН
10410 0 _ 2 _ 0 _ 1 _ 0 _ 0 — ПСКР
11356 0 _ 0 _ 0 _ 0 _ 0 _ 0 — фрегат
11661 0 _ 0 _ 0 _ 1 _ 0 _ 0 — ракетный корабль
11711 0 _ 0 _ 0 _ 0 _ 0 _ 0 — БДК
11770 2 _ 1 _ 0 _ 0 _ 2 _ 1 — десантный катер
12200 4 _ 3 _ 4 _ 2 _ 2 _ 0 — пограничный сторожевой катер
12700 0 _ 0 _ 0 _ 0 _ 0 _ 0 — тральщик
18280 0 _ 0 _ 0 _ 0 _ 0 _ 0 — средний разведывательный корабль
20380 0 _ 0 _ 1 _ 0 _ 1 _ 1 — корвет
20385 0 _ 0 _ 0 _ 0 _ 0 _ 0 — корвет
61630 0 _ 0 _ 1 _ 1 _ 0 _ 0 — МАК
21631 0 _ 0 _ 0 _ 0 _ 0 _ 3 — МРК
21820 0 _ 1 _ 0 _ 0 _ 0 _ 2 — десантный катер
21980 1 _ 0 _ 1 _ 1 _ 3 _ 4 — противодиверсионный катер
22100 0 _ 0 _ 0 _ 0 _ 0 _ 0 — ПСКР
22120 0 _ 1 _ 0 _ 0 _ 1 _ 0 — патрульное судно ледового класса
22350 0 _ 0 _ 0 _ 0 _ 0 _ 0 — фрегат
22460 1 _ 0 _ 0 _ 2 _ 0 _ 2 — ПСКР
Всего: 8 / 8 / 7 / 8 / 12 / 16
Поставки на экспорт.
17. 18. Дизель-электрические подводные лодки «Хошимин» и «Хайфон» проекта 06361.
Построены на ОАО «Адмиралтейские верфи» (Санкт-Петербург) для ВМС Вьетнама.
HQ-183 «Хошимин» (заводской № 01340) — спущена 28.12.12 —передана16.01.14
HQ-184 «Хайфон» (заводской № 01341) - спущена 28.08.13 — передана04.12.14

•

Проектант - ОАО «Центральное конструкторское бюро морской техники «Рубин»
Технические характеристики.
Водоизмещение надводное: 2350 т.
Водоизмещение подводное: 3100 т.
Главные размерения: длина — 73.8 м, ширина — 9.9 м, осадка — 6.6 м.
Максимальная скорость хода (надводная): 12 узлов
Максимальная скорость хода (подводная): 19.8 узлов
Глубина погружения (рабочая): 240 м.
Глубина погружения (предельная): 300 м.
Дальность плавания (под водой): 300 миль
Автономность: 45 суток
Экипаж: 60 человек
Вооружение: 6 533 мм торпедных аппарата (18 ракет и торпед)
РК «Клаб-С»
Продолжение следует!
