Что выпускают предприятия Госкорпорации для ракетно-космической отрасли страны
С самого начала космической эры предприятия, ныне входящие в Ростех, производили большой спектр материалов, устройств, механизмов и прочей продукции для освоения околоземного пространства, изучения Луны и планет нашей Галактики. Традиции продолжаются, технологии развиваются. Расскажем о некоторых из них.
Тренажеры для подготовки космонавтов к полету
Они разрабатываются специалистами Научно-исследовательского института авиационного оборудования (НИИАО), входящего в КРЭТ. За годы существования института (с 1960-го) здесь были сконструированы десятки тренажеров для всех пилотируемых космических кораблей: от «Востока» до «Союза ТМА».
К примеру, центрифуга ЦФ-18, которая по праву считается гордостью НИИАО, была запущена в эксплуатацию в 1980 году. Но до сих пор тренировки на ней являются одним из основных средств подготовки космонавтов.
Размеры ЦФ-18 потрясают: радиус вращения — 18 м, мощность главного двигателя — около 27 МВт, общая масса вращающихся частей - 305 т. При этом привести ее в движение может любой человек, просто слегка толкнув рукой. Это обеспечивается точной балансировкой частей и особыми масляными подшипниками.
Композитные материалы
Авиакосмическая техника предъявляет повышенные требования к материалам. Они должны сочетать в себе высокую прочность с жесткостью, обладать хорошей стойкостью к динамическим нагрузкам, иметь малую массу, но высокие показатели длительной прочности.
Наиболее полно всем предъявленным требованиям отвечают современные композитные материалы — углепластики на основе термореактивных матриц. Одним из главных производителей изделий из углепластика в России является «РТ-Химкомпозит». Холдинг определен как центр компетенции Ростеха в области композитных материалов и конструкций и признан одной из ведущих инновационных компаний России.
Специалисты «РТ-Химкомпозита» изготавливают из углепластиков крупногабаритные оболочки головных обтекателей, отсеков ступеней, гаргротов, деталей приборных отсеков для отечественных ракет-носителей «Протон-М», «Рокот» и «Ангара».
Углеродные волокна и материалы из них, а также из карбидов способны работать в условиях высоких температур и давления, при высоких вибрационных нагрузках, низких температурах космического пространства, в вакууме, в условиях радиационного воздействия, а также воздействия микрочастиц.
Ракетные двигатели
Первые космические аппараты оснащались жидкостными ракетными двигателями, которые были созданы на самарском предприятии «Кузнецов», входящем сегодня в Объединенную двигателестроительную корпорацию. 12 апреля 1961 года именно самарские силовые установки РД-107 и РД-108 вывели на орбиту аппарат с первым космонавтом Земли Юрием Гагариным.
За полвека на предприятии было выпущено около 10 тыс. жидкостных ракетных двигателей восьми модификаций. Они подняли в космос более 1800 ракет-носителей типа «Восток», «Восход», «Молния» и «Союз».
Здесь был создан и известный НК-33 — первый в мире двигатель закрытого цикла, предназначенный для советской лунной программы.
Сегодня специалисты «Кузнецова» продолжают производить силовые установки (в том числе двигатель НК-43) для современных ракет-носителей и космических кораблей.
| Двигатель НК-33 на МАКС-2013 |
| Источник: Vitaly V Kuzmin |
На всех космических кораблях и станциях — от первого «Востока-1» до сегодняшней МКС — можно встретить продукцию, разработанную специалистами концерна «Радиоэлектронные технологии» (КРЭТ).
Так, например, бортовое оборудование для корабля «Восток-1», на котором Юрий Гагарин совершил первый полет в космос, создано специалистами НИИ авиационного оборудования, входящего в КРЭТ.
Аппаратуру для станции «Мир» (а это около 400 приборов) производили в Уфимском приборостроительном производственном объединении (УППО). Общий вес бортовой аппаратуры, изготовленной на уфимском предприятии для станции «Мир», превышал тонну. Позже в УППО были изготовлены приборы и для модулей МКС с общим весом более 2 т.
Одним из последних по времени космических достижений концерна является система управления «Нептун-МЭ» для кораблей серии «Союз ТМА» разработки НИИ авиационного оборудования. «Нептун-МЭ» представляет собой пульт управления с тремя процессорами и двумя матричными жидкокристаллическими экранами. Он способен эффективно контролировать и оперативно управлять всеми бортовыми системами пилотируемого космического аппарата.

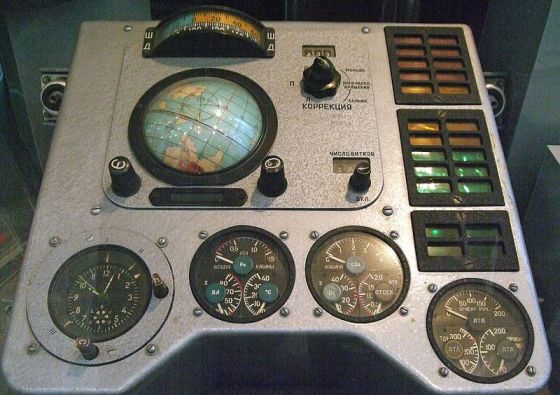

| Приборная панель корабля «Восток-1» Ю. А. Гагарина |
| Источник: Ростех |
Для фотографирования Земли из космоса, а также для наблюдения за звездами и галактиками используется продукция, производимая концерном «Швабе». Предприятия, входящие в холдинг, разрабатывают зеркала для телескопов, технику для спутников зондирования, визиры и другие астрономические приборы.
К примеру, на Красногорском заводе им. С.А. Зверева выпускают средства контроля космического пространства, системы дистанционного зондирования Земли с воздушных носителей и из космоса «Геотон», оптико-электронную многозональную аппаратуру дистанционного зондирования Земли «Гамма», а также гиперспектральную съемочную аппаратуру (ГСА).
В 1959 году фотоаппаратом «АФА-Е1» впервые была сфотографирована обратная сторона Луны. Аппарат входил в состав фототелевизионного комплекса «Енисей», установленного на автоматической межпланетной станции «Луна-3». А при помощи фотоаппарата «АФА-39» впервые в мире была проведена съемка поверхности Земли с высоты 200 км.

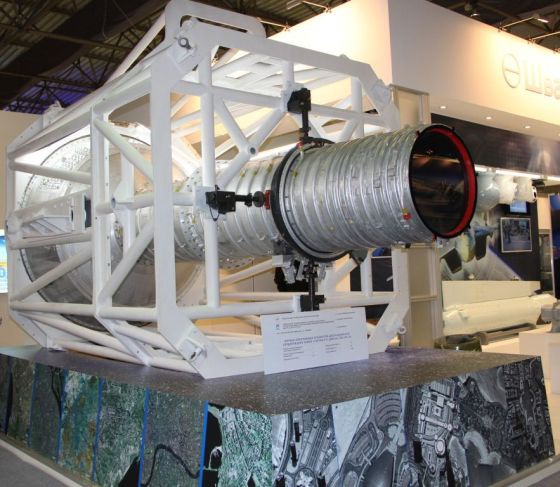

| Мультиспектральная оптико-электронная аппаратура дистанционного зондирования и экологического мониторинга Земли «Геотон-Л1». |
| Источник: ОАО КМЗ |
В июне 2013 года с Байконура состоялся запуск ракеты-носителя «Союз-2.1б». Ракета вывела на орбиту космический аппарат дистанционного зондирования Земли «Ресурс-П», в котором использованы разработки Красногорского завода им. С.А. Зверева, входящего в состав холдинга «Швабе».
На борту «Ресурса-П» были установлены гиперспектрометр ГСА и модернизированная аппаратура дистанционного зондирования нашей планеты под названием «Геотон-Л1». Аппаратура успешно прошла все испытания и с 1 октября 2013 года штатно работает в составе космического аппарата «Ресурс-П».
| Космический аппарат дистанционного зондирования Земли «Ресурс-П» |
| Источник: ГНПРКЦ «ЦСКБ-Прогресс» |
Немалый вклад в изучение космического пространства вносит Лыткаринский завод оптического стекла, входящий в состав холдинга «Швабе». На этом подмосковном предприятии выпускается уникальная крупноразмерная оптика для больших телескопов.
Она использовалась для создания группы телескопов Европейской южной обсерватории, Большого многоцелевого спектроскопа в Китае и ряда других научных объектов по всему миру.
Главное 11-метровое зеркало Большого южноафриканского телескопа состоит из 91 ситаллового оптического элемента, произведенного в Лыткарино. Наукоемкой технологией производства ситалла владеют всего две компании в мире, и одна из них — российский холдинг «Швабе».
Космические визиры
В 1967 году на Уральском оптико-механическом заводе (УОМЗ) начались разработки трех визуальных приборов для лунного корабля. Был разработан прибор ЛВ-1 — лунная вертикаль, обеспечивающая с высокой точностью направление к центру Луны одной из осей космического корабля. Следующим изобретением стал ВШК — широкоугольный визир для обзора пространства в пределах полусферы. Визир пилота ВП1 положил начало целой серии подобной продукции.
Визиры производства УОМЗ позволяют проводить орбитальную ориентацию корабля и стыковку с другим кораблем в ручном режиме.
За период с 1963 по 1987 год на предприятии было разработано и изготовлено более 20 моделей визуальных приборов, используемых для управления кораблем в ручном режиме полета. Визиры ВСК3, затем ВСК4 и ВП1 были установлены на всех модификациях кораблей «Союз», а широкоугольный визир ВШТВ использовался на легендарной орбитальной станции «Мир» до последнего дня ее существования.
Космические скафандры
Их создают на подмосковном НПП «Звезда», входящем в состав холдинга «Технодинамика». Именно здесь в свое время были разработаны и скафандр Юрия Гагарина, и знаменитый «Орлан», в котором космонавты Георгий Гречко и Юрий Романенко 20 декабря 1977 года выходили в открытый космос, и даже — задолго до этого — космические «костюмчики» для Белки и Стрелки.
На «Звезде» был создан и скафандр нового поколения «Орлан-МК», превосходящий по своим характеристикам все существующие аналоги. Он оснащен компьютером, значительно легче и удобнее предшественников, космонавт может надеть его самостоятельно без помощи других членов экипажа, а также поменять при необходимости длину рукавов и штанин. А главное, наш «Орлан-МК», в отличие от американских аналогов, неприхотлив в эксплуатации и не требует техобслуживания каждые полгода.

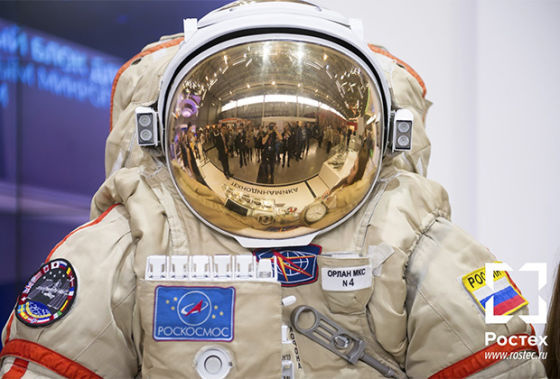

| Скафандр «Орлан-МКС» |
| Источник: Ростех |
Вот уже более полувека НИИ парашютостроения Госкорпорации Ростех выпускает парашюты для успешного приземления спускаемых космических аппаратов. Системы, созданные специалистами института, применялись с момента возникновения ракетно-космической техники. Так, Юрий Гагарин и его последователи спускались с помощью системы из трех парашютов площадью от 2 до 83,5 кв. м.
Парашютная система для космического корабля «Союз», разработанная в конце 1960-х годов, считалась новым поколением парашютов. Ее размеры в несколько раз превосходили предыдущую модель: площадь тормозного парашюта достигала 14 кв. м, а основной был вообще огромен — 1000 кв. м.
Современная парашютная система, установленная на многоместном космическом корабле «Союз ТМА», усовершенствована с учетом новейших разработок, но в целом повторяет основные характеристики парашютов для «Союза». Система также оснащена двигателями мягкой посадки и выполнена из современных облегченных высокопрочных материалов СВМ.
| Приземление спускаемого аппарата корабля «Союз». Источник: Авиапанорама |
Скорость снижения спускаемого аппарата — 8 м/с. Перенести нагрузки от удара о землю космонавтам помогают специальные кресла, в частности «Эльбрус» и «Казбек», выпускаемые НПП «Звезда».
В креслах используется индивидуально моделированный ложемент, который позволяет сформировать оптимальную, компактную позу космонавта, удобную для управления аппаратом; распределить статическое и динамическое давление на тело при действии перегрузок относительно равномерно, по большой поверхности; ограничить изменение формы тела при действии перегрузок при различных скоростях их нарастания; снизить действующие на космонавта перегрузки за счет деформации ложемента. В дополнение к ложементу амортизационные кресла снабжены специальным энергопоглощающим устройством.
Надежность работы кресел подтверждена многолетней безотказной эксплуатацией на космических кораблях «Союз» и его модификациях.
