ТОС-1А «Солнцепёк» — тяжёлая огнемётная система.

Тяжелая огнеметная система ТОС-1А "Солнцепек" предназначена для огневой поддержки пехоты и танков, поражения живой силы противника, открытых и закрытых огневых позиций в различных видах наступательного и оборонительного боя, а также для вывода из строя легкобронированной техники и транспортных средств. Наибольший эффект действия неуправляемых реактивных снарядов в термобарическом снаряжении достигается в горных условиях из-за взаимного наложения воздушных ударных волн и их многократного отражения от окружающих скал, создания осыпей грунта и каменных завалов. ТОС-1А "Солнцепек" действует в боевых порядках поддерживаемых войск с открытых и закрытых позиций.

Высокая точность залповой стрельбы по площадной цели обеспечивается за счет прямого визирования (прицеливания) пусковой установки на цель, автоматизированного наведения на дальности стрельбы до 6000 м.

Система разработана ОАО “Конструкторское бюро транспортного машиностроения” (г. Омск) - головной исполнитель.

Тяжелая огнеметная система ТОС-1А "Солнцепек" со снарядами с увеличенной дальностью полета принята на вооружение Российской армии 4 апреля 2001 года. Состоит на вооружении войск радиационной, химической и биологической защиты (РХБЗ). В марте 2006 г. на Шиловском полигоне Сибирского военного округа ТОС-1А участвовала в тактических антитеррористических учениях с боевыми стрельбами. Была представлена на VIII Международной выставке военной техники, технологий и вооружения Сухопутных войск "ВТТВ-Омск-2009".

В настоящее время ТОС-1А предлагается на экспорт, в 2008 году был утвержден рекламный паспорт системы.

Состав ТОС-1А "Солнцепек":

- боевая машина БМ-1 с пусковой установкой на шасси танка - 1 ед;
- транспортно-заряжающая машина ТЗМ-Т на шасси танка - 2 ед;
- неуправляемые реактивные снаряды (НУРС) калибра 220 мм.

Боевая машина БМ-1 представляет собой реактивную систему залпового огня на танковом шасси и имеет в составе следующие составные части:

- доработанное шасси танка типа Т-72А;
- поворотную платформу с качающейся частью;
- систему управления огнем (СУО), в которую входят:
- прибор прицеливания-дальномер;
- специализированный вычислительный комплекс;
- электрогидравлические приводы;
- аппаратура стрельбы;
- средства связи;
- дневные и ночные приборы наблюдения;
- систему защиты от оружия массового поражения;
- противопожарное оборудование;
- системы маскировки;
- оборудование для самоокапывания;
- вооружение и боеприпасы;
- вспомогательное оборудование;
- гидросистему вспомогательного оборудования;
- табельное имущество и ЗИП.

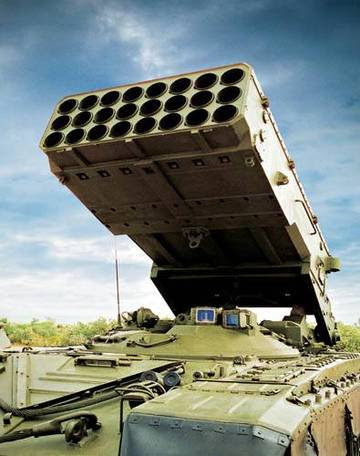

Боевая машина (БМ) БМ-1 служит для размещения НУРС и их пуска по назначенным целям. БМ оснащена поворотной платформой с качающейся частью в состав которой входит пакет из 24 трубчатых направляющих для реактивных снарядов, а также силовые следящими приводами и система управления огнем, размещенная на шасси основного боевого танка Т-72А. Пакет направляющих смонтирован в бронированной качающейся части, которая обеспечивает защиту боекомплекта от бронебойной пули Б-32 калибром 7,62 мм с расстояния не менее 620 м (это принципиальое отличие от ТОС-1 "Буратино"; там пакет напраляющих не имеет бронирования). Наведение качающейся части ПУ на цель в горизонтальной и вертикальной плоскостях производится силовыми следящими приводами с использованием лазерного дальномера и баллистического вычислителя. В зависимости от обстановки, огонь по целям может производиться одиночными и парными выстрелами из двух стволов. Управление пусками НУРС - автоматическое, темп схода НУРС - 0,5 с. Длительность полного залпа при парных пусках - 6 с, при одиночных пусках - 12 с. Время готовности к открытию огня по видимой цели с момента остановки боевой машины - 90 с. Экипаж машины 3 человека: командир, наводчик, механик-водитель.

Стрельба ведется неуправляемыми реактивными снарядами калибра 220 мм двух типов. Снаряды предназначены для доставки термобарической смеси к цели, приведения её в действие и создания избыточного давления и теплового поля на площади цели. НУРС обеспечивают поражение целей на дальности до 6000 м. Снаряд МО.1.01.04 имеет длину 3300 мм и вес 173 кг. Снаряд МО.1.01.04М имеет длину 3700 мм и вес 217 кг. НУРС состоят из головной части термобарического или зажигательного действия, взрывателя и твердотопливного реактивного двигателя.

Схема НУРС:

НУРС для ТОС:

Макет НУРС для ТОС-1, ТОС-1А:

Выставка SOFEX-2010 (10-13 мая 2010 года, Амман, Иордания).

Макет НУРС для ТОС-1А:

http://www.russianarms.ru/forum/index.p … 599.0.html
http://www.inoforum.ru/forum/lofiversio … 58-50.html
http://rbase.new-factoria.ru/missile/wo … s-1a.shtml

Система управления огнем включает оптический прицел, лазерный перископический дальномер 1Д14, датчик крена-дифферента ПБ2.329.04 (электрический, маятникового типа) и специализированный электронный цифровой вычислительный комплекс с датчиковой аппаратурой МО.1.01.01.03М2. С помощью лазерного дальномера расстояния до цели определяются с точностью до 10 м. Эти данные автоматически вводятся в баллистический вычислитель, рассчитывающий необходимый угол возвышения пусковой установки. Угол крена и дифферента пакета направляющих фиксируется автоматически и учитывается вычислителем.

Вспомогательное вооружение БМ-1: пулемет РПКС-74 (боезапас 1440 патронов), автомат АКС-74 (боезапас 300 патронов), три противотанковых гранаты РПГ-26 и 10 ручных гранат Ф-1.

Силовой привод наведения пусковой установки в горизонтальной плоскости - электромеханический, в вертикальной плоскости - электрогидравлический. Для обеспечения точности стрельбы БМ-1 оснащена аутригерами и гидрофрикционными стопорами (ГФС). Управление аутригерами и ГФС - дистанционное, электрогидравлическое.

Командирский прибор ТКН-ЗА - комбинированный (дневной и ночной), электронно-оптический, бинокулярный, перископический.

Приборы наблюдения: ТНПО-160 - дневной, призменный, обогреваемый, со встроенным регулятором температуры (1 шт.), ТНПА-65 - дневной, призменный, необогреваемый (3 шт.), ТВНЕ-4Б - ночной, перископический, электронно-оптический, обогреваемый (1 шт.), ТНПО-168В - дневной, однократный, обогреваемый, призменный с регулятором температуры (1 шт.), ТНП-165А - дневной, призменный, необогреваемый (1 шт.), ТНП-350Б - дневной, призменный, необогреваемый (1 шт.). Прибор ориентирования - гироскопический курсоуказатель гирополукомпас ГПК-59.

Силовая установка - В-84МС максимальная мощность (n = 2000об/мин) при работе на дизельном топливе 840 л.с. Силовая передача - механическая. Основная система пуска воздушная, дополнительная - электрическая. Система электроснабжения - постоянного тока,однопроводная. Напряжение бортовой сети - 27 +1В, аккумуляторные батареи - стартерные, свинцово-кислотные 6СТЭН-140М (4 шт.) Общая емкость батарей - 280 Ач.

Стартер-генераторная установка постоянного тока СГ-10-1С. Номинальная мощность генераторного режима 10 кВт, номинальное напряжение 26,5 - 28,5 В. Номинальная мощность стартерного режима 19 кВт, номинальное напряжение 48 В. Реле-регулятор Р-10ТМУ - бесконтактный с погоднонаправленной регулировкой.

Оборудование для самоокапывания - встроенное бульдозерное.

В качестве средства маскировки БМ-1 оснащается 4 пусковыми установками системы пуска дымовых гранат 902Г "Туча" с дальностью стрельбы до 100 м и термической дымовой аппаратурой, создающей дымовую непросматриваемую завесу длиной 250-400 м.

Система защиты от оружия массового поражения - коллективная, обеспечивающая защиту экипажа от поражающих факторов ядерного взрыва и отравляющих веществ герметизацией обитаемого отделения. Датчик системы - прибор радиационной и химической разведки ГО-27, для создания избыточного давления и очистки воздуха, поступающего в обитаемое отделение от пыли, радиоактивных веществ используется фильтровентиляционная установка (ФВУ). Способ управления исполнительными устройствами - автоматический и полуавтоматический.

Средства связи - приемопередающая, ультракоротковолновая, с 10-ю заранее подготовленными частотами (ЗПЧ) Р-163-50У, Диапазон рабочих частот 30025 - 79975 кГц. Радиус действия с однотипными радиостанциями в условиях средне-пересеченной местности 20 км. Аппаратура внутренней связи и коммутации Р-174 на 4 абонентов для БМ-1 и на 3 - для ТЗМ-Т.

Противопожарная система - автоматическая, трехкратного действия. Аппаратура управления ЗЭЦ11-3 с автоматическим и поуавтоматическим управлением исполнительными устройствами.

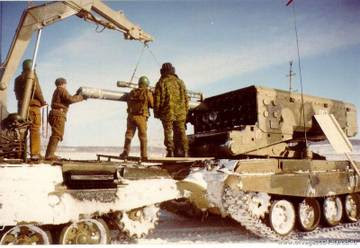

Транспортно-заряжающая машина ТЗМ-Т предназначена для транспортировки НУРС, заряжания и разряжания пусковой установки. Представляет собой комплект погрузочно-разгрузочных устройств, размещенных на гусеничной базе. ТЗМ-Т представляет собой боевое транспортное средство и включает в себя основные составные части:

- доработанное шасси танка типа Т-72А;
- кран-манипулятор;
- гидропривод крана-манипулятора;
- съёмную бронезащиту боекомплекта;
- оборудование для механизма заряжания;
- специальное оборудование для укладки НУРС;
- средства связи;
- дневные и ночные приборы наблюдения;
- систему защиты от оружия массового поражения;
- противопожарное оборудование;
- вооружение и боеприпасы;
- табельное имущество и ЗИП.

Экипаж - 3 человека (командир, оператор,механик-водитель).

Вооружение: пулемет РПКС-74 (боезапас 1440 патронов), 2 автомата АКС-74 (боезапас - 600 патронов), 5 противотанковых гранат РПГ-26, 10 ручных гранат Ф-1.

Приборы наблюдения: ТНПО-160 дневной, призменный, обогреваемый со встроенным регулятором температуры (4 шт.), ТВНЕ-4Б ночной, перископический, электронно-оптический, обогреваемый (1 шт.), ТНПО-168В дневной, однократный, обогреваемый, призменный с регулятором температуры (1 шт.), ТНПА-65 дневной, призменный,необогреваемый (2 шт.) Прибор ориентирования - гироскопический курсоуказатель гирополукомпас ГПК-59.

Специальное оборудование - гидравлическая двухрежимная крановая установка грузоподъемностью 1000 кг. Управление краном - дистанционное, электрогидравлическое. Время заряжания ТЗМ-Т - 24 мин.Защита боекомплекта - броневая, съёмная.

Силовая установка, системы электроснабжения, пожаротушения и защиты от оружия массового поражения транспортно-заряжающей машины ТЗМ-Т аналогичны БМ-1.

В качестве средства маскировки ТЗМ-Т оснащается термической дымовой аппаратурой, создающей дымовую непросматриваемую завесу длиной 250 - 400м.

Оборудование для самоокапывания - встроенное бульдозерное.

Комплект поставки системы ТОС-1А «Солнцепёк»:

- Боевая машина БМ-1 ("объект 634Б") - 1 шт.,
- Комплект ЗИП одиночный БМ-1 (634Б ЗИ-0)-1шт,
- Комплект ЗИП групповой БМ-1 (634Б ЗИ-1) - 1 шт. на 5 ед.,
- Транспортно-заряжающая машина ТЗМ-Т ("объект 563") - 2 шт.,
- Комплект ЗИП одиночный ТЗМ-Т (563 ЗИ-0) - 1 шт.
- Количество комплектов неуправляемых реактивных снарядов (МО.101.04, МО.1.01.04М) - по заявке заказчика.

В войсках взвод тяжёлой огнеметной роты состоит из одной боевой машины и двух заряжающих. Рота состоит из трёх взводов. Т.е. в тяжёлой огнеметной роте 3 боевые машины и 6 ТЗМ-Т.

Боевая машина БМ-1:
